웜감속기,정밀웜(듀얼타입)


듀얼리드박스는 서보모터용 정밀 웜감속기로
시간에 따른 백래쉬 증가를 축소 보정할 수 있는 정밀한 Worm 감속기 입니다.




01   강력한 테이퍼 롤러 베어링 사용, 높은 강성 제공 입력과 출력 2개의 테이퍼 롤로베어링은 내부온도 상승시에도 지속적인 정도를 보장하여 베어링 수명을 최대로 보장
02   출력축 테이퍼 베어링 적용 높은 축 직각 허용 하중제공
03   다양한 출력단 백래쉬 제공 Primium : 백래쉬 1분 이내 / S-Medium : 백래쉬 3분 이내 / Medium : 백래쉬 5분 이내 / S-Basic : 백래쉬 7분 이내 / Basic : 백래쉬 10분이내
04   쉬링크 디스크, 미끄럼 방지 기능, 정밀한 토크 전달, 키타입대비 정밀한 각도 전달가능
05   알루미늄(합금) 케이스, 열처리된 알루미늄으로 주조, 뛰어난 강성과 가벼운 무게
06   디스크 커플링 간단한 모터 조립, 다양한 모터와 쉽게 조립가능, 충격발생 시 1차적으로 충격 흡수
07   웜과 웜휠의 최적효과, 특수합금사용 접촉압력을 줄이며 약 80%이상의 표면접촉을 가능케 하는 최신 조립 기술과 기어 커팅 공정 Dual lead box만의 기술로써 내마모성 향상 80%이상의 접촉 패턴과 함께 낮은 백래쉬가 오랜 수명을 보장
08   고성능 합성윤활유 사용 (Mobil Glygoyle 30) 으로 윤활유 교체 없이 반영구적 사용, 각 측면의 에어밴트를 통한 가스배출 가능

작성일 : 20-09-02 13:40
Standard Worm Reducer
 글쓴이 : 최고관리자
조회 : 1,226

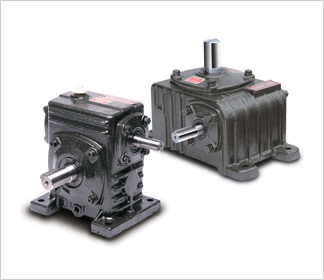

Standard Worm Reducer






제품 개요
WB(하형)
입력축이 감속기의 웜기어 보다 하부측에 있고 출력축이 수평으로 나와 있습니다. 윤활조건이 상형에 비하여 우수하므로 대형 및 이단형의 경우에는 상형보다 하형을 사용하는 것이 유리합니다.

WU(상형)
입력축이 감속기의 웜 기어보다 상부측에 있고, 출력축이 수평으로 나와 있어 풀리,스프로켓 등의 장착이 쉽게 되어 있습니다.

WV(수직형)
케이스 바닥 기준면에 수직인 방향으로 출력축이 나와 있습니다. 윤활조건도 좋으므로 교반기 등과 같은 저속 고부하의 곳에 적합합니다.

DW(2단형)
두개의 감속기로 구성되어 높은 감속 비율을 얻을 수 있습니다. (1/3600) 입력 허용 동력이 한단계 낮아 지므로 선정시 주의를 요합니다.


주요 특징

- 저렴한 가격 : 저가형 제품
- 미려한 디자인 : 표준화된 형상 , 금형 주조법으로
제작하여 기존의 제품의 비하여 외관이 미려하고
안정되었습니다.
- 최적의 설계로 수명향상 : 케이스, 웜 기어, 웜 및
카바의 최적화 설계로 구조 강도의 증가 및
각 부품 수명을 한층 증가하였습니다.
- 호칭 형번(축간 거리 : mm) : 33, 49, 60, 77, 88, 96, 120, 125, 140
- 감속비(Speed Ratio) : 1/10, 1/15, 1/20, 1/30, 1/40, 1/50, 1/60, 1/100, 1/150, 1/200, 1/300, 1/400, 1/500, 1/600, 1/800, 1/900, 기타 1/3600까지 제작
