웜감속기,정밀웜(듀얼타입)


듀얼리드박스는 서보모터용 정밀 웜감속기로
시간에 따른 백래쉬 증가를 축소 보정할 수 있는 정밀한 Worm 감속기 입니다.




01   강력한 테이퍼 롤러 베어링 사용, 높은 강성 제공 입력과 출력 2개의 테이퍼 롤로베어링은 내부온도 상승시에도 지속적인 정도를 보장하여 베어링 수명을 최대로 보장
02   출력축 테이퍼 베어링 적용 높은 축 직각 허용 하중제공
03   다양한 출력단 백래쉬 제공 Primium : 백래쉬 1분 이내 / S-Medium : 백래쉬 3분 이내 / Medium : 백래쉬 5분 이내 / S-Basic : 백래쉬 7분 이내 / Basic : 백래쉬 10분이내
04   쉬링크 디스크, 미끄럼 방지 기능, 정밀한 토크 전달, 키타입대비 정밀한 각도 전달가능
05   알루미늄(합금) 케이스, 열처리된 알루미늄으로 주조, 뛰어난 강성과 가벼운 무게
06   디스크 커플링 간단한 모터 조립, 다양한 모터와 쉽게 조립가능, 충격발생 시 1차적으로 충격 흡수
07   웜과 웜휠의 최적효과, 특수합금사용 접촉압력을 줄이며 약 80%이상의 표면접촉을 가능케 하는 최신 조립 기술과 기어 커팅 공정 Dual lead box만의 기술로써 내마모성 향상 80%이상의 접촉 패턴과 함께 낮은 백래쉬가 오랜 수명을 보장
08   고성능 합성윤활유 사용 (Mobil Glygoyle 30) 으로 윤활유 교체 없이 반영구적 사용, 각 측면의 에어밴트를 통한 가스배출 가능

작성일 : 20-09-02 13:40
Max21 Worm Reducer
 글쓴이 : 최고관리자
조회 : 148

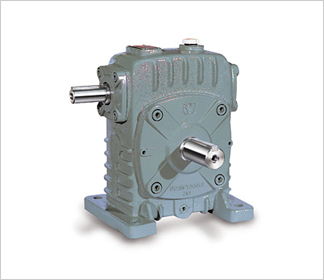

Max21 Worm Reducer







맥스21 웜 감속기는 동력범위(0.2kW~75kW)와 감속비율(1/10~1/3600)의 넓은 선택폭을 가지고 있으며,
또한 상형, 하형, 수직형, 2단형 등 제품의 타입이 다양하여 고객의 다양한 요구조건을 만족시킬 수 있는 제품입니다.
또한 웜의 치면을 프로파일 연마기로 정밀연마하여 기어 접촉 효율을 향상시킨 제품입니다.


제품 사양
형번
MX50, MX60, MX70, MX80, MX100, MX120, MX135, MX155, MX175, MX200, MX225, MX250, MX300, MX350, MX400, MX450, MX500

용량 0.2kW ~ 75kW
감속비
1/10 ~ 1/60 (2단 : 1/100 ~ 1/3600)


주요 특징

- 금형 주조법으로 제작하여 외관이 미려하고
안정된 디자인
- 케이스 등 각 부품의 최적화 설계로
구조 강도 및 수명 향상
- 모터플랜지형 또는 모터부착형 타입 생산으로
사용자 편의성 향상
