Helical Worm Gear Reducer
 글쓴이 : 최고관리자
조회 : 26

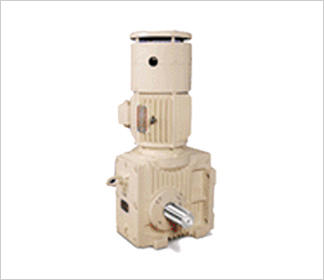

Helical Worm Gear Reducer







헬리컬 유닛-웜기어 유닛 조합대비 높은 효율 및 경제성, 고비율, 저소음, 및 좁은 공간에서 설치합니다.


주요 특징

•고효율
기존의 이단형 웜 감속기의 효율에 비하여 1.5배 이상의 뛰어난 효율을 지녔습니다.

•고강성
감속기 CASE가 한 몸체에 기어를 전부 내장하고 있으므로 구조상의 강성이 높아 콤팩트한 설치가 가능합니다.

•편리성
모터 입력축의 위치가 감속기의 중앙에 있으므로 사용자의 입장에서 선택과 설치 설계가 용이합니다.


제품 종류

•중실축형
출력축이 일반 원통형의 축에 KEY홈이 있어서
COUPLING 또는 PULLEY설치로
사용할 수 있는 형태입니다.

•중공축형
출력축이 중공형태입니다.
별도로 COUPLING이 PULLEY를 요하지 않고
피동축에 직결할 수 있습니다.

•모터 부착형
출고시에 모터를 장착한 상태로 구입할 수 있습니다.



제품 사양
형번
HW20, HW25, HW30, HW35, HW45,
HW60, HW70

동력 0.2KW~7.5KW
감속비 1/10~1/180
제품타임 Horizontal(수평형), Vertical(수직형)
